Коммутационный модуль ST-L-X проводной/беспров. 8 зон WiFi, TECH
Функции:
- возможность подключения выделенных проводных комнатных регуляторов EU-RX , EU-R-12b , EU-R-12s , EU-F-12b или датчика EU-C-7p
- возможность подключения беспроводных комнатных регуляторов EU-R-8b , EU-R-8b PLUS , EU-R-8s PLUS , EU-R-8pb PLUS , EU-R-8pz PLUS , EU-R-8z , EU-F- 8z или датчик EU-C-8r , EU-C-mini или EU-CL-mini
Управление до 50 термоэлектрическими исполнительными устройствами с использованием 19 выходов
– 3 зоны по 3 выхода в каждой (при большем количестве исполнительных устройств максимальная выходная нагрузка составляет 0,3А)
– 5 зон по 2 выхода каждая (при наличии большего количества исполнительных устройств максимальная выходная нагрузка составляет 0,3А) - один выход 230 В для насоса
- беспотенциальный контакт (для управления дополнительным отопительным прибором)
- возможность управления системой онлайн через приложение eModul
- режим нагрева или охлаждения
- 4-проводная связь с периферийными устройствами TECH SBUS
- обновление ПО через USB
Параметры продукта
| Источник питания | 230 В 50 Гц |
| Выходная нагрузка насоса | 0,5 А |
| Выходы 1–8, нагрузка | 0,3 А |
| Реле без напряжения | • / 0,5 А |
| Коммуникации | Проводной — 4-жильный RS 485 Беспроводной WTP — 868 МГц |
| Размеры [мм] | 340 х 118 х 52 |
Как это работает?
Планка ST-L-X - это устройство, позволяющее управлять до 50 термостатическими сервоприводами с 19 выходами, управлять нагревательным устройством, поверхностным охлаждением и управлять напольным насосом. Смесительный клапан может работать с дополнительным модулем. Благодаря сознательному контролю в помещениях тепловой комфорт будет поддерживаться без чрезмерного потребления энергии.

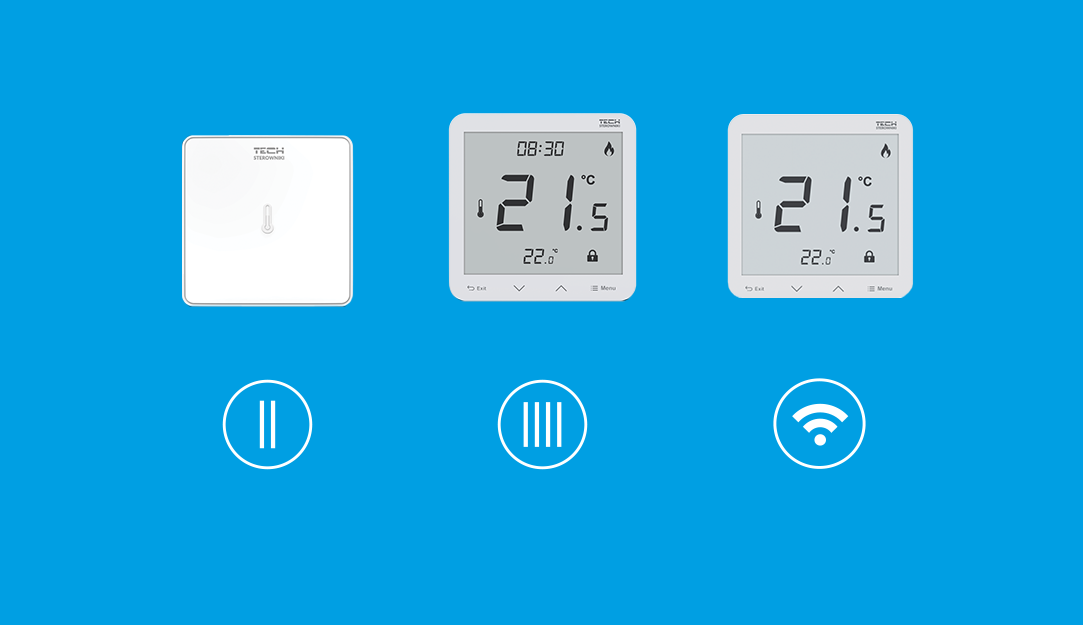

Датчик - провод - 2-жильный
Регулятор - провод - 4-жильный
Регулятор или Датчик - беспроводная связь

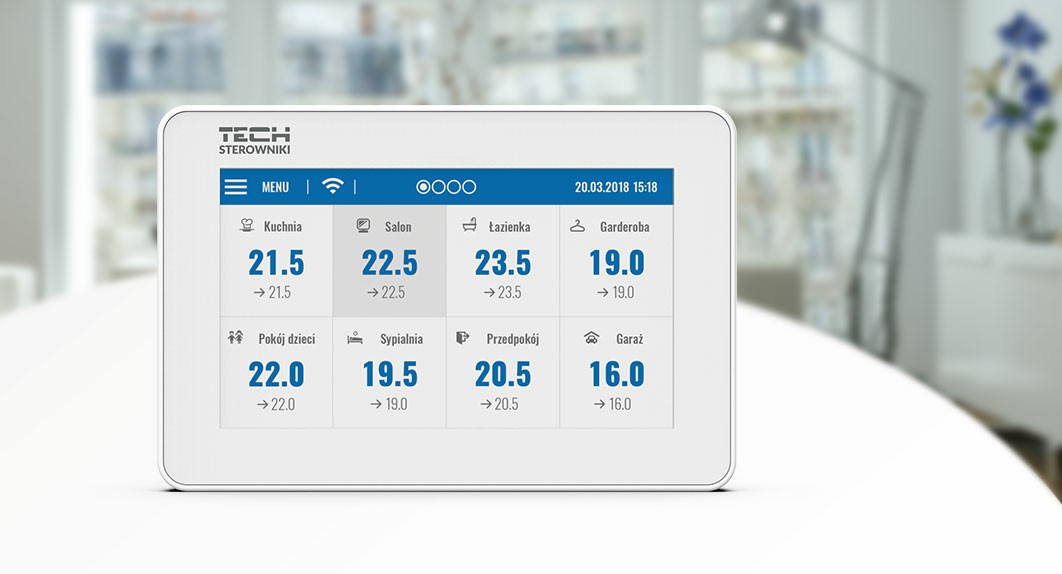

Дистанционное управление
Планка ST-L-X адаптирована для дистанционного управления установкой через приложение eModul.tech при расширении системы теплого пола с помощью панели ST-M-9r.
Приложение можно скачать :
для устройств Android в Google Play
для устройств iOS в Apple Store
Возможности системы
Благодаря использованию дополнительного радио модуля в планке ST-L-X есть много возможностей для связи всей системы.
Связь между измерительными устройствами (датчиком или комнатным регулятором) может быть проводной или беспроводной.
Режимы работы устройства
Устройство может работать в одном из четырех различных режимов:
- нормальный режим
- режим отпуска
- экономичный режим
- комфортный режим

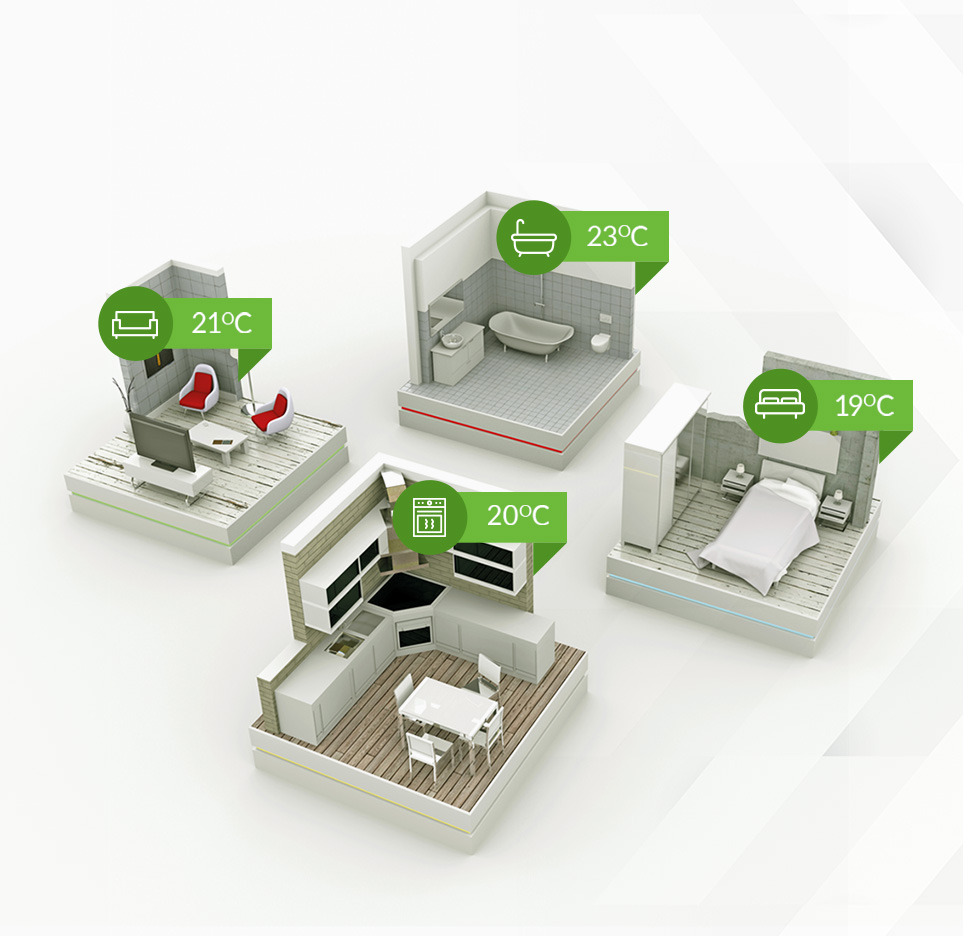

Недельные графики работы как для отопления, так и для охлаждения
Пользователь, желающий сэкономить время, может заранее установить уровень температуры для зон, который будет предназначен для роботы - индивидуально или совместно для всех зон.
Локальный - недельный график, назначается для данной зоны.
Глобальный - одинаковые заданные параметры температуры во всех зонах.
Помимо расписаний, пользователь может установить постоянную температуру вместе с ограничением по времени для выбранной температуры.

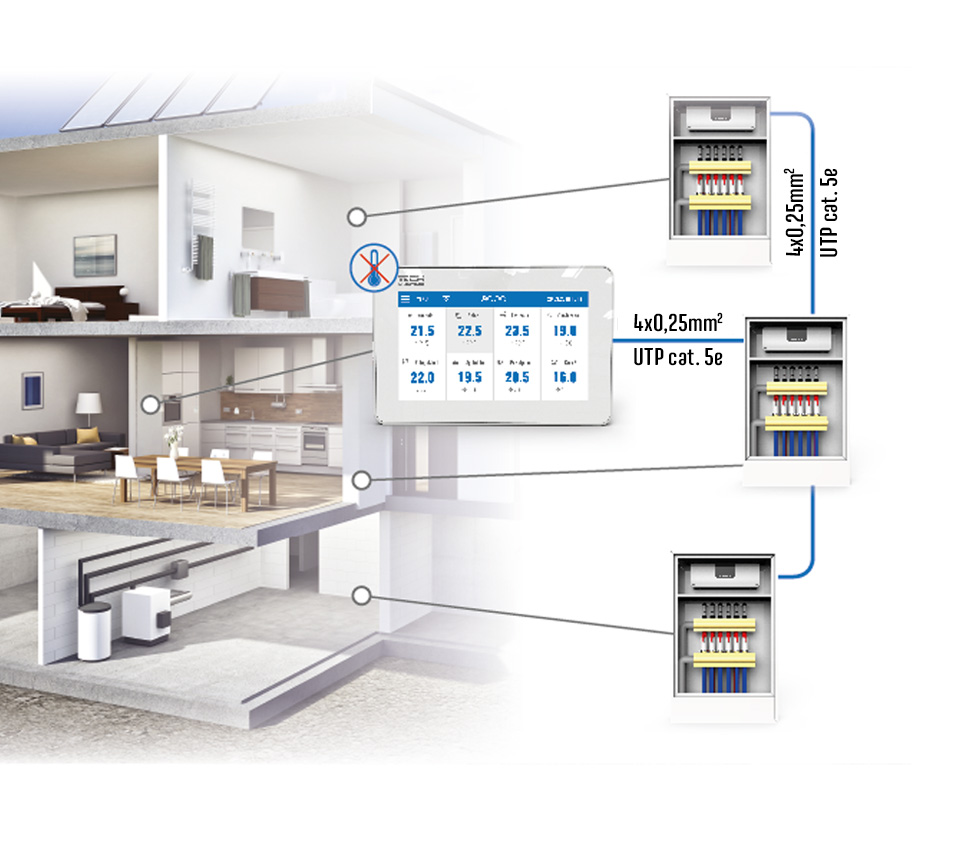

32 зоны
Благодаря расширению системы до 4-х планок ST-L-X, максимальное количество составляет 32 зоны, которые мы можем контролировать. Связь между основными устройствами а дополнительными является проводной (требуется 4-жильной кабель).
