Канализационная установка TIM AM-STP-400 n2 — это санитарный насос, который имеет механизм измельчения и способность подъема содержимого на заданную высоту с целью отведения в сточную систему.  Таким образом, этот канализационный насос применяется для перекачки сточных вод унитазов, раковин, душевые кабин и тп. Патрубок выхода устройства имеет обратный клапан для предотвращения возврата стока назад в объем корпуса.  Использование этой канализационной станции совместно с посудомоечной машиной или стиральной не рекомендуется, так как их функционирование допускает 90 С, а это выше чем разрешено для этого аппарата.

Характеристики

• Мощность двигателя — 400 Вт;
• Максимальная высота подъема — 8 м;
• Максимальная производительность — 100 л/мин;
• Диапазон температур рабочей среды — +1...40 С;
• Тепловая защита — 135 С.

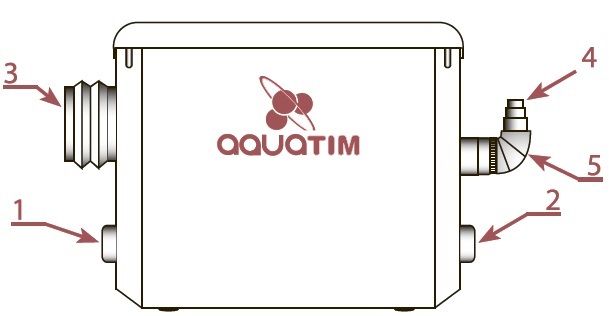

Выходной патрубок имеет конфигурацию, позволяющую использовать трубу диаметра 40 (отметка 4 на рисунке раздела). Унитазный вход сбоку (торцевой) — 100мм (пункт 3), а остальные входы — 40мм (номера 1 и 2).   Обратный клапан находится в выпускном отверстии (обозначен 5). Данное оборудование используется только в бытовых индивидуальных целях. Коммерческое, промышленное или просто групповое применение не рекомендуется и может привести к отказу производителя и продавца от гарантийной поддержки.

Напорные данные

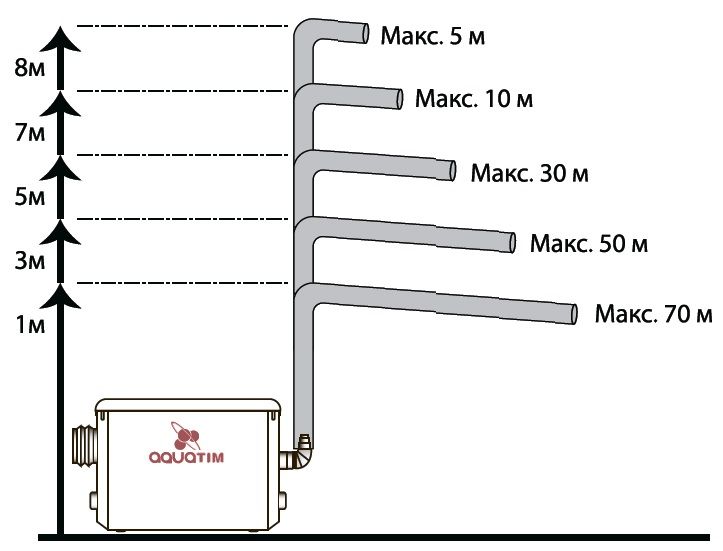

Как видно по схеме, высота подъема зависит от того, насколько далеко в сторону нужно выполнить отвод отходов. Прежде чем купить канализационную станцию 400 ватт TIM, необходимо проверить  допустимость ее использования в ваших условиях следующим образом:  Замеряете высоту, на которую необходимо поднять сточные жидкости; Измеряете горизонтальную длину отвода; Считаете необходимые данные по формуле H+L/5+2 = M. Где H и L — посчитанные высота подъема и длина отвода, а М — напорная характеристика, которую надо сравнивать со значением в паспорте. Данные приведены примерные и вы можете с долей риска изменять. Например, число "5" может быть изменено на значение до 10 в зависимости от того, перекачивается больше среда из раковины или из туалета. А число "2" может уменьшиться до одного в случае, если объем стоков в целом будет маленький. Рассмотрим пример: вам надо сделать отвод вверх на 3 метра и слить их в центральную канализацию, которая находится в 5 метрах в сторону. Применяя указанную формулу мы получаем: 3+5/5+2=6. Этот насос дает по максимуму 8 метров, а у нас получилось 6, значит данный насос применим в рассмотренном варианте.

О монтаже

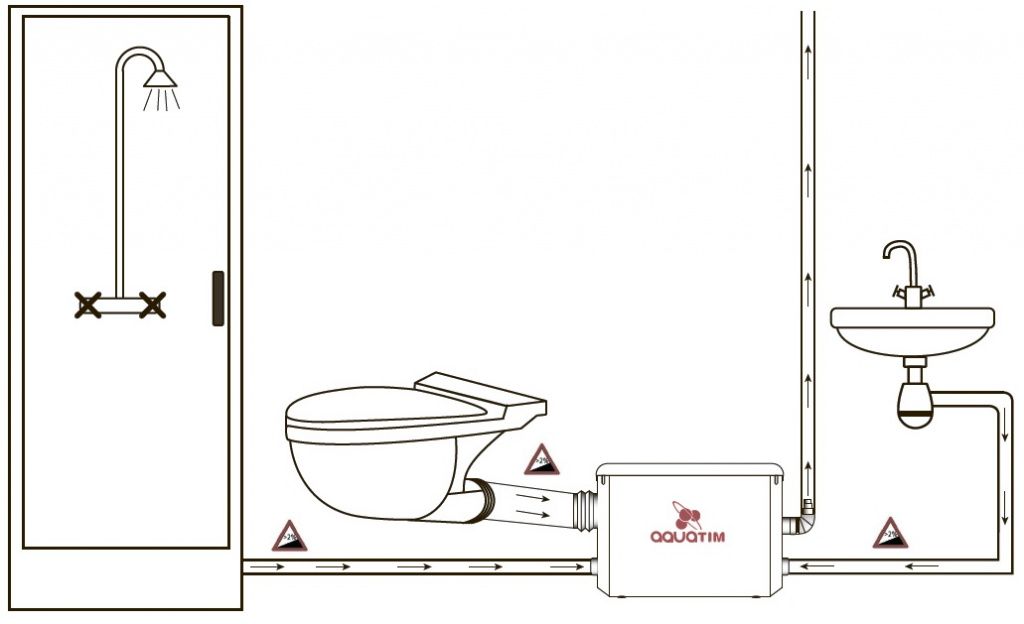

На рисунке ниже схематично показаны правила установки оборудования. Для укрупнения информации можно щелкнуть поверх изображения. Как видно, в насос жидкость попадает самотеком и необходим небольшой уклон. В целом, устройство дает возможность отбрасывать стоки от рукомойников, душевых кабин и тд, находящихся ниже уровня подключения канализационной системы (или в отдаленных местах, откуда неудобно реализовывать канализацию самотеком.  Оно является герметичной ёмкостью с установленным внутри фекальным насосом и режущим механизмом.
