Угольник радиаторный сдвоенный U-образный с хромированной трубкой 16 (2,2) х 15 мм, L=30 см, TIM (артикул H-U1616-30)

Сдвоенный U-образный радиаторный угольник TIM H-U1616-30 предназначен для подключения отопительных приборов с нижним подводом к системам из сшитого полиэтилена (PEX) и термостойкого полиэтилена (PE-RT).

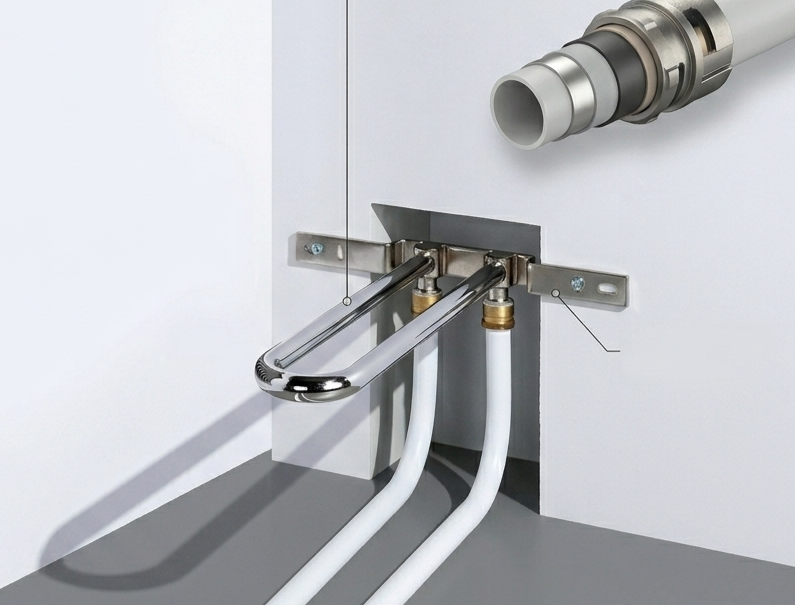

Конструктивно изделие представляет собой цельную петлевую U-образную хромированную латунную трубку, оснащенную двумя аксиальными фитингами под надвижную гильзу. Такое исполнение идеально подходит для монтажа систем отопления: U-образный изгиб защищает выходы от попадания строительного мусора в процессе заливки стяжки и оштукатуривания, а также позволяет провести опрессовку системы до установки отопительного прибора. Перед подключением радиатора верхняя дуга просто срезается на нужной высоте.

Основные преимущества

• Удобство опрессовки и защита от мусора: Замкнутая петля позволяет опрессовать контур отопления до финишной отделки и монтажа радиаторов, а также полностью исключает попадание пыли и бетона внутрь труб.

• Эстетичный внешний вид: После обрезки петли остаются две аккуратные хромированные трубки, выходящие из пола или стены под стандартное межосевое расстояние.

• Высокая надежность: Аксиальный способ соединения (под надвижную гильзу) не требует использования резиновых уплотнителей, что позволяет замоноличивать фитинговое соединение в стяжку.

• Коррозионная стойкость: Прочное хромированное покрытие защищает латунную трубку от окисления и механических повреждений.



Технические характеристики

Параметр	Значение
Бренд	TIM
Артикул	H-U1616-30
Тип изделия	Угольник радиаторный сдвоенный U-образный (петлевой)
Тип подключения к трубе	Аксиальный (под надвижную гильзу)
Диаметр подключаемой трубы	16 мм (толщина стенки 2,2 мм)
Совместимые типы труб	PEX-A, PEX-B, PEX-C, PE-RT
Диаметр хромированных трубок	15 мм
Высота трубок (L)	300 мм (30 см)
Материал трубки	Латунь с хромированным покрытием
Материал фитингов	Сантехническая латунь CW617N
Максимальное рабочее давление	10 бар
Максимальная рабочая температура	+95 °C



Особенности монтажа

• Подключите аксиальные фитинги угольника к подводящим трубам PEX/PE-RT 16×2,2 мм с помощью надвижных гильз и аксиального инструмента.

• Закрепите узел и выполните гидравлические испытания (опрессовку) системы.

• После завершения строительных и отделочных работ срежьте верхнюю дугу U-образной трубки под требуемый размер.

• Подключите радиатор через стандартный узел нижнего подключения (мультифлекс) с фитингами типа «Евроконус» 3/4" х 15 мм.
