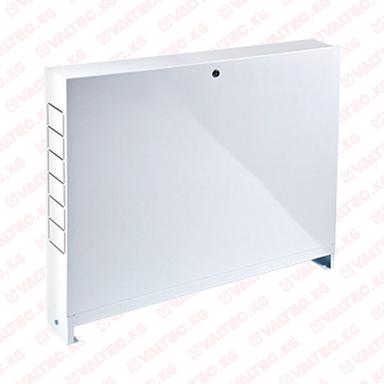

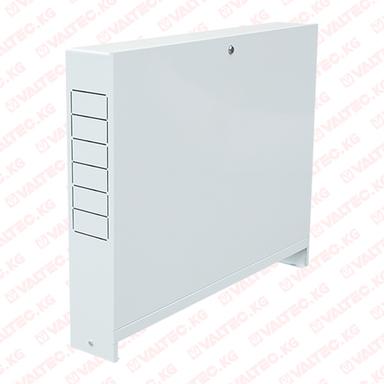

Шкаф коллекторный наружный, с увеличенной глубиной ШРНГ, Wester
Шкафы распределительные торговой марки Wester предназначены для монтажа в них распределительных коллекторов для систем отопления, водоснабжения, насосно-смесительных узлов, малых тепловых пунктов и станций поквартирного учёта тепла и расхода воды. Шкаф распределительный наружный серия ШРН предназначен для наружного монтажа.

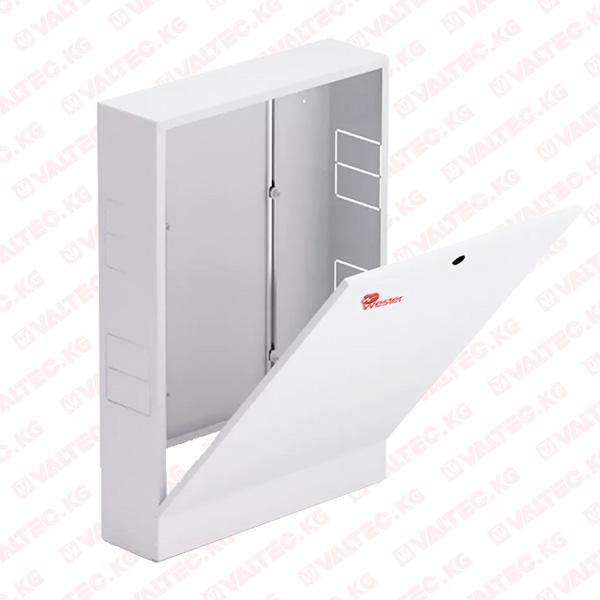

Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Не окрашенные детали шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки - 60 мм. Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.
Артикул | Габаритные размеры, мм, AxBxH* |
Макс. кол-во выходных отверстий коллектора** | Масса, кг |
ШРНГ-4-135 | 848 х 135 х 652-715 | 10 | 8,3 |
ШРНГ-5-135 | 998 х 135 х 652-715 | 12 | 9,5 |
ШРНГ-6-135 | 1147 х 135 х 652-715 | 12 | 11,31 |
ШРНГ-7-135 | 1300 х 180 х 652-715 | 12 | 12,91 |
Примечания:

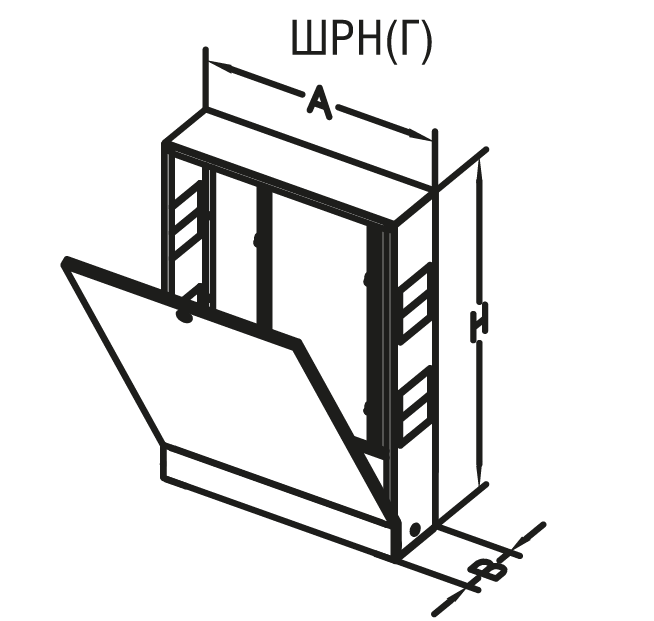

* Размеры А и Н указаны по корпусу шкафа. Габаритные размеры с накладной рамкой, ширина = А + 46 мм, высота = Н + 18 мм
** При межосевом расстоянии выходных отверстий 50мм
