Шкаф коллекторный встраиваемый ШРВ, Wester
Шкаф распределительный торговой марки WESTER предназначен для монтажа в нем распределительных коллекторов для систем отопления и водоснабжения. Шкаф распределительный внутренний (встраиваемый) серия ШРВ предназначен для скрытого монтажа в стеновую нишу.
Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Детали шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки – 60 мм. Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование

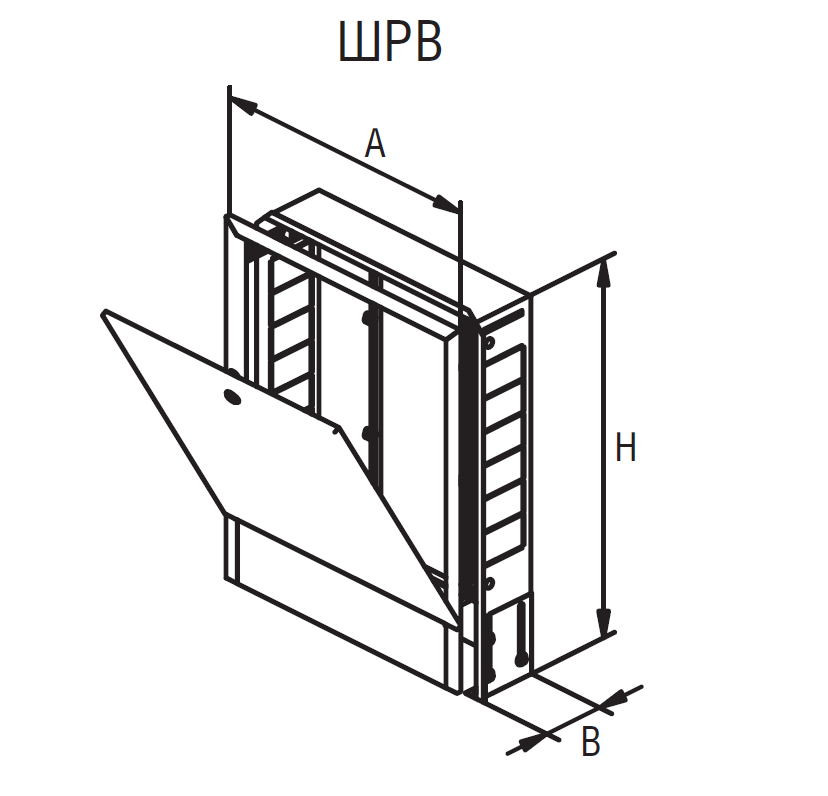

Артикул | Габаритные размеры, мм, AxBxH | Масса, кг | Макс. кол-во выходных отверстий коллектора* |
ШРВ-1 | 498х121-181х671-734 | 5,80 | 2 |
ШРВ-2 | 598х121-181х671-734 | 7,28 | 4 |
ШРВ-3 | 748х121-181х671-734 | 9,50 | 7 |
ШРВ-4 | 898х121-181х671-734 | 11,27 | 10 |
ШРВ-5 | 1048х121-181х671-734 | 13,49 | 12 |
ШРВ-6 | 1198х121-181х671-734 | 15,70 | 12 |
ШРВ-7 | 1351х121-181х671-734 | 17,90 | 12 |
* при межосевом расстоянии выходных отверстий 50мм |
