Обратный клапан Горизонтальный (нерж) 110мм ТП-85.100.S, ТАТПОЛИМЕР

Описание

Канализационный обратный клапан с горизонтальным выпуском – запорная арматура, используемая в системах внутренней и наружной канализации. Клапан предотвращает обратный ход стоков при засоре канализационных магистралей, а также служит препятствием для проникновения грызунов и насекомых в помещение.

Технические характеристики

• сырье корпуса – полипропилен;
• материал заслонки клапана – нержавеющая сталь;
• макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);
• присоединительный размер – 110 мм;
• вес, не более – 1,2 кг;
• рабочая среда – фекальные стоки;
• направление подачи рабочей среды – одностороннее;
• рабочее давление обратного тока – 0 – 3 м водяного столба (0 – 0,029 МПа);
• гидравлические испытания обратного тока – 0 – 3,5 м водяного столба (0 – 0,034 МПа);
• допуск параллельности уплотнительной поверхности клапана – 0,1 мм;
• предельные отклонения габаритных размеров клапанов – ±1 мм;
• температура окружающего воздуха – от +1°C до +35°C;
• атмосферное давление – от 650 до 800 мм. рт. ст. (0,087 – 0,107 МПа);
• относительная влажность (верхнее значение) – 100 % (при 25°C);
• срок службы – не менее 50 лет.

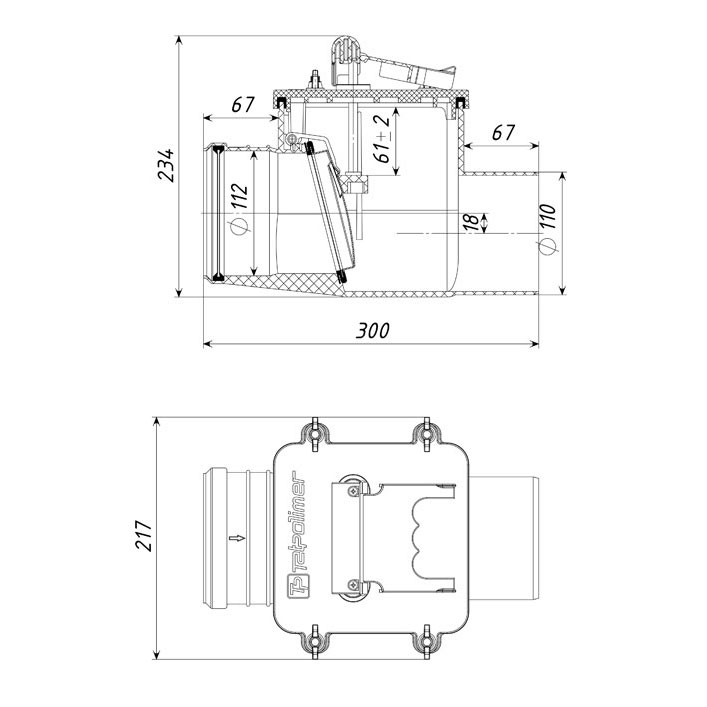

Основные размеры приведены на рис. 1.

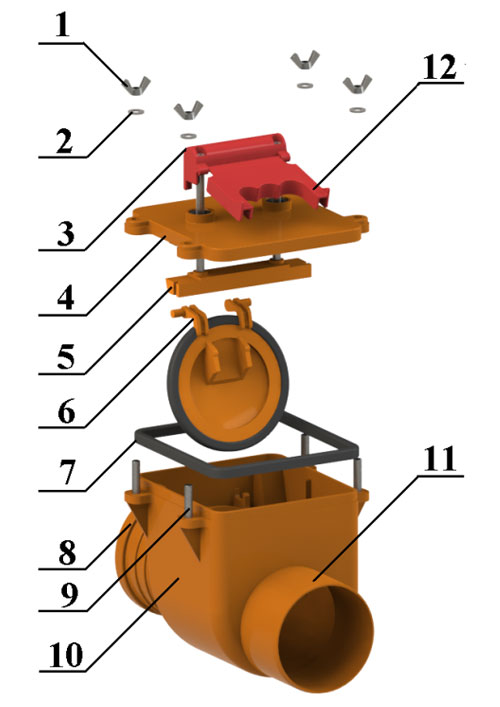

Состав изделия и комплектность Обратный клапан ТП-85.100.S состоит из (см. рис. 2): Гайка-барашек – 4 шт.; Шайба – 4 шт.; Рукоятка затвора; Крышка; Толкатель; Заслонка из нержавеющей стали; Уплотнитель крышки; Раструбный вход; Болты крепления – 4 шт.; Корпус; Гладкий выход под фановые трубы из ПП и ПВХ; Фиксатор рукоятки.

Технические параметры

• Материал корпусаПП;
• Присоединительный размер110 мм;
• Выпускгоризонтальный;
• Макс. рабочая температурадо 60°C;
• Температура окружающего воздухаот +1°C до +35°C;
• Рабочая средафекальные стоки;
• Давление обратного тока0-3 м вод. столба;
• Масса нетто1,2 кг.
