Встроенный сифон для кондиционеров, D 32 мм, ТАТПОЛИМЕР

Описание

Сифон применяется для отвода конденсата в канализацию в системах кондиционирования. Сифон оснащен механическим запирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе.

При сливе дренажа от кондиционеров вода проходит через съемную кассету, герметично соединенную с корпусом с помощью эластичных уплотнительных прокладок. Кассета имеет гидрозатвор высотой 50 мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.

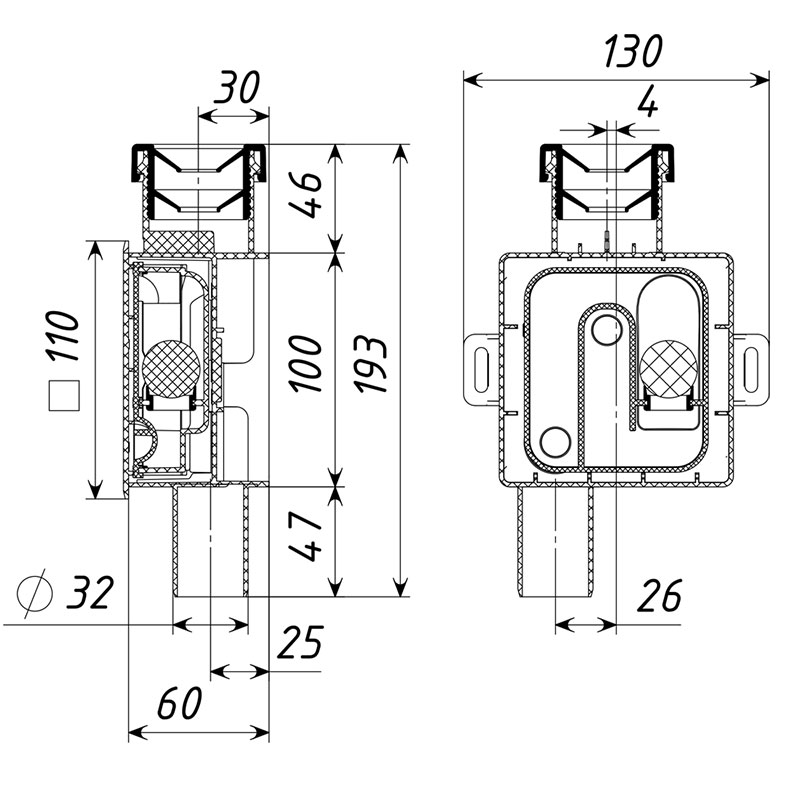

В конструкции предусмотрен выпускной патрубок DN 32 и длинной 47 мм.

Технические характеристики

• Пропускная способность – 540 л/ч (0.15 л/с);
• Рабочий диапазон температуры стоков – от 0 до 100°С;
• Присоединительный размер – DN32/DN20/DN16;
• Высота гидрозатвора — 50 мм;
• Масса – 0,25 кг.

Состав изделия и комплектность

• Корпус сифона — 1 шт;
• Съемная кассета с гидрозатвором и механическим запахозапирающим устройством;
• Декоративная крышка с пружинными зажимами.

• Указания по монтажу

• Монтаж сифона должен осуществляться при температуре окружающей среды не ниже +5 °С.
• Корпус сифона монтируется в углублении стены. Расстояние по вертикали от выпускного патрубка кондиционера до сифона ТП-138 должно быть не менее 0,2 м и не более 3,5 м.
• Выпускной патрубок кондиционера должен иметь постоянный уклон не менее 2%.
• К входному и выпускному патрубку подсоединяются трубопроводы.
• Перед заделкой трубопроводов провести гидравлические испытания в соответствии с разделом 7.5 СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». После проведения испытания и завершения отделки стены строительная заглушка отрезается вровень к поверхности стены и сифон закрывается декоративной крышкой.

Техническое обслуживание

• Не допускается использовать агрессивные вещества.
• Не допускать попадания инородных тел.
• После простоя более 3 месяца и по мере необходимости промывать сифон и внутренние детали чистой водой до исчезновения постороннего налёта, запаха и загрязнений.
• При засоре сифона, необходимо разобрать сифон, промыть корпус и внутренние детали чистой водой.

1. Снять декоративную крышку.
2. Вынуть из корпуса сифона кассету с гидрозатвором и механическим запахозапирающим устройством. При этом вода в гидрозатворе остается внутри кассеты.
3. Промыть кассету или, при сильном загрязнении, заменить её.
4. Установить декоративную крышку.
