Воздушный клапан скрытого монтажа ВК, универсальный 50-75 мм, ТАТПОЛИМЕР
Описание

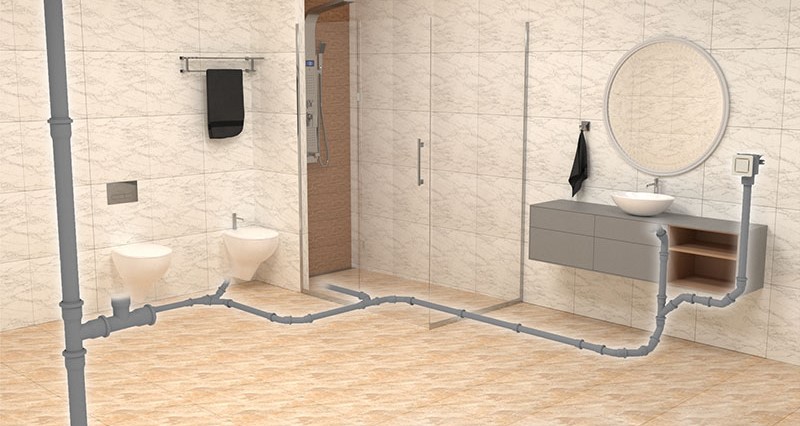

Воздушный клапан применяется для скрытого монтажа в стену или облицовочный гипсокартон. Устанавливается вертикально в начале горизонтального участка отводного трубопровода и предназначен для защиты от срыва гидрозатвора одного или нескольких сантехприборов.
Технические характеристики
- материалы – ABS-пластик, полипропилен, ТЭП;
- присоединительный диаметр – 50/75 мм;
- температура окружающей среды – от -50 °С до +100 °С;
- масса нетто, не более – 0,365 кг;
- срок службы, не менее – 50 лет.

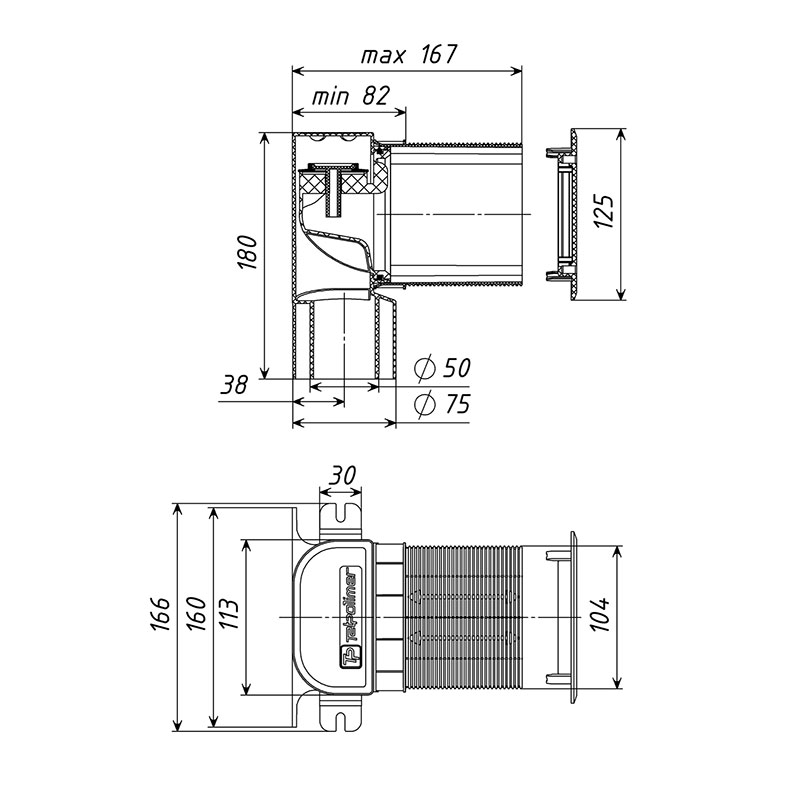

Основные размеры приведены на рис. 1.
Рис. 1
Состав изделия
Клапан состоит из следующих деталей:
- Корпус клапана;
- Декоративная крышка клапана;
- Съёмный механизм с мембраной;
- Монтажный короб.
Гармонично вписывается в интерьер помещения.
Устройство и принцип работы
При возникновении разрежения в канализационных трубопроводах мембрана клапана поднимается и пропускает воздух. При выравнивании давления внутри канализационных трубопроводов с атмосферным, мембрана клапана под собственным весом опускается и запирает канализационные газы в трубопроводах и, таким образом, препятствует проникновению запахов из канализации в жилые помещения.
Корпус воздушного клапана с монтажным коробом крепится в углубление стены или за фальшстеной из гипсокартона, а также к горизонтальным профилям, при помощи выступов, предусмотренных конструкцией.
По завершению отделочных работ (облицовки стены), монтажный короб отрезается вровень с поверхностью стены, и закрывается декоративной крышкой с отверстиями для поступления воздуха.
Техническое обслуживание
Изделие должно эксплуатироваться по назначению. Клапан нельзя использовать при температурах, неоговоренных в техническом паспорте. По мере необходимости производить очистку клапана. Для этого нужно снять декоративную крышку и извлечь съёмный механизм с мембраной.
