Функции контроллера:

• управление двумя насосами;
• работа с двумя двухпозиционными терморегуляторами;
• управление бес потенциальным контактом

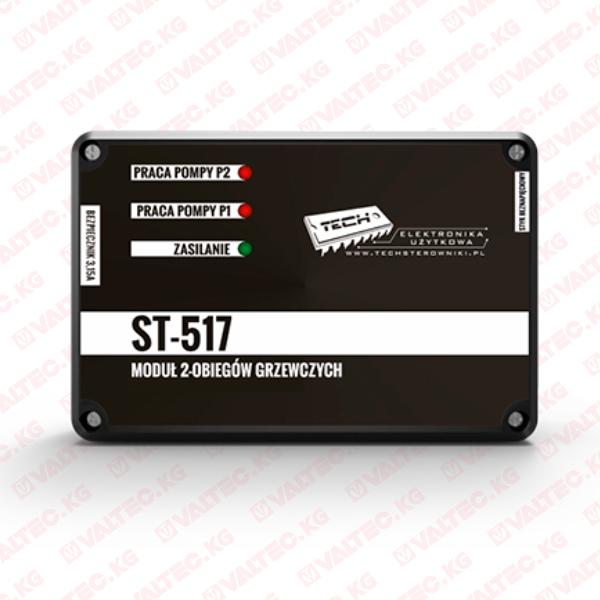

Интегратор отопительного контура - это контроллер установки, который приспособлен для управления двумя отопительными контурами. Он позволяет подключить 2 насоса центрального отопления для оптимизации работы системы отопления.

Два насоса в ЦО - как работает интегратор

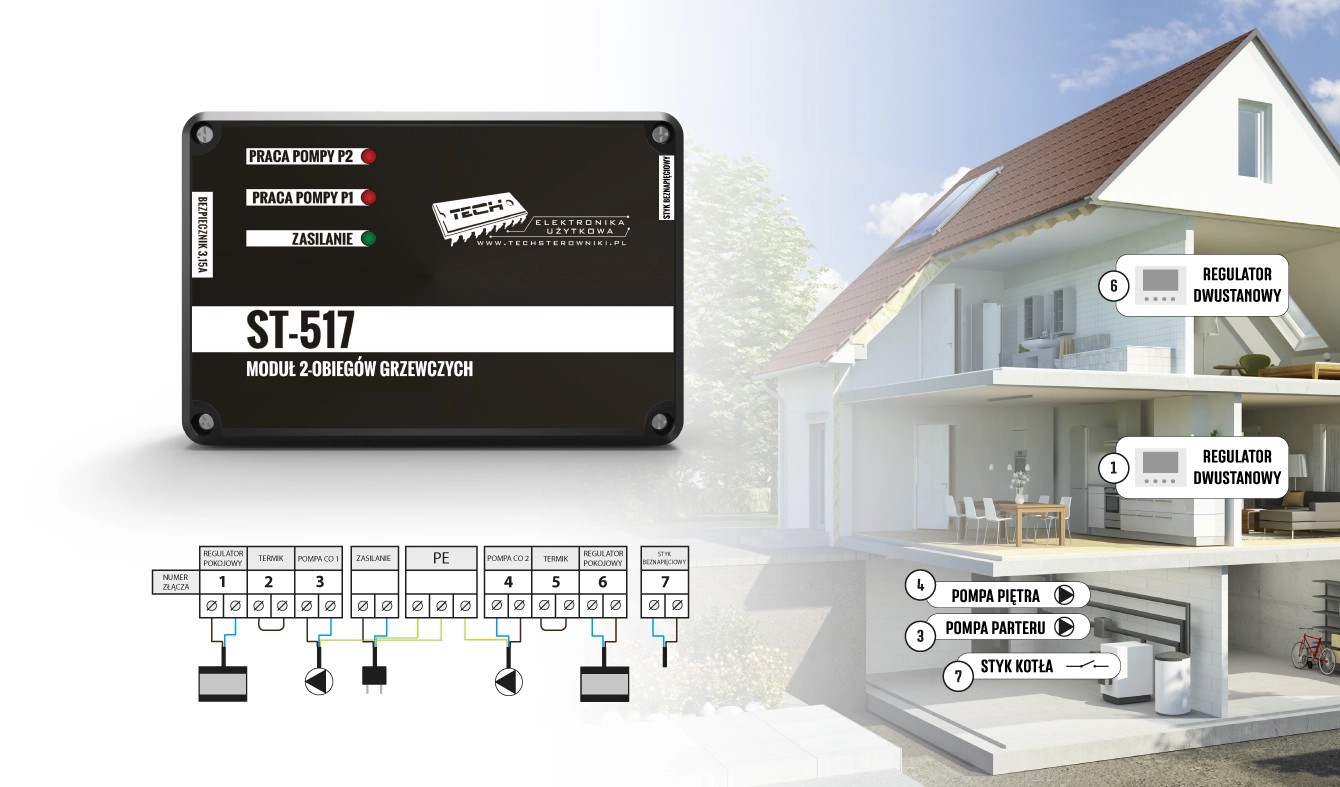

Контроллер для 2-х насосов ЦО работает с двумя комнатными регуляторами и управляет контактом без напряжения. После получения сигнала от комнатного регулятора о недогреве помещения интегратор насоса ЦО включает соответствующий насос. Если какой-либо из контуров сообщает о недогреве, контроллер 2-х насосов ЦО включает сухой контакт.

Интегратор отопительных контуров в системе теплого пола

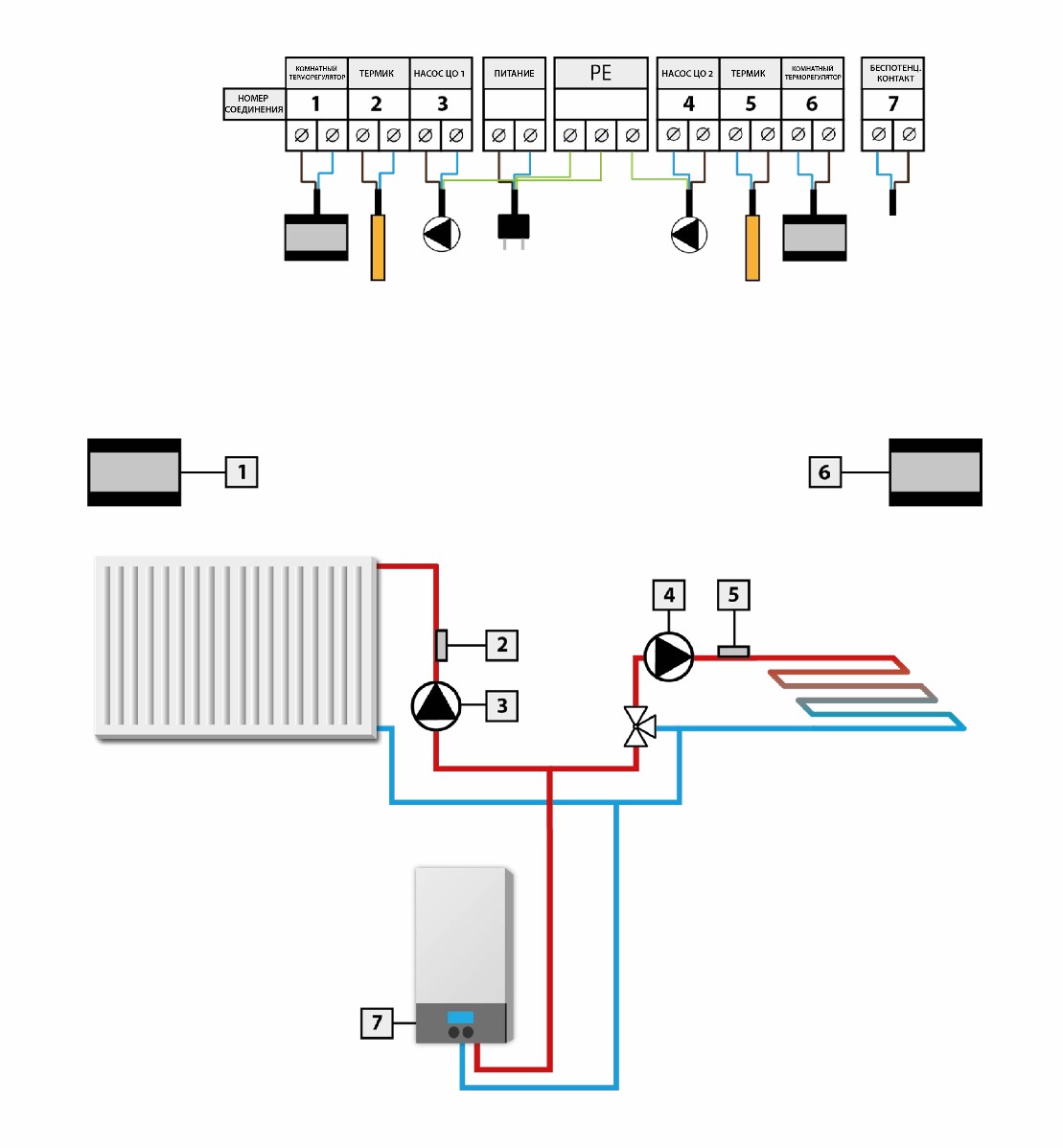

Когда контроллер для 2-х насосов ЦО должен управлять напольной установкой, следует использовать дополнительный биметаллический датчик (расположенный на подающей трубе как можно ближе к котлу) - термик. При превышении аварийной температуры термик отключит насос - это предотвратит перегрев деликатной напольной установки. Если модуль ST-517 используется для обычной установки, термик можно заменить перемычкой - подключите входные клеммы термика.

Контроллер 2-х насосов ЦО - правила безопасности

Интегратор насосов ЦО - это устройство, позволяющее подключить два насоса к одному контроллеру, повысить эффективность установки и способствовать снижению затрат на отопление. Стоит только помнить, что монтаж устройства должен выполнять только человек с соответствующей квалификацией. Неправильное подключение проводов может повредить контроллер.
