Планка EU-L-5s

предназначена для управления термоэлектрическими приводами на основе сигнала от комнатных регуляторов. Контроллер может управлять приводами с помощью 8 двухканальных комнатных регуляторов.

Основные функции контроллера:

• возможность управлять макс. 50 термостатических приводов с 8 комнатными термостатами
• 16 выходов напряжения 230 В (по 2 на каждую зону) или нагрузка каждой зоны до 0,3 А (~ 70 Вт), выделенных для термостатических приводов
• один общий для всех зон выделенный выход для насоса 230 В
• сухой контакт (для управления дополнительным отопительным устройством)

Регулятор имеет трубчатый предохранитель WT 6,3A, защищающий сеть.

ЛЕГКИЙ МОНТАЖ И УДОБНАЯ РЕГУЛИРОВКА

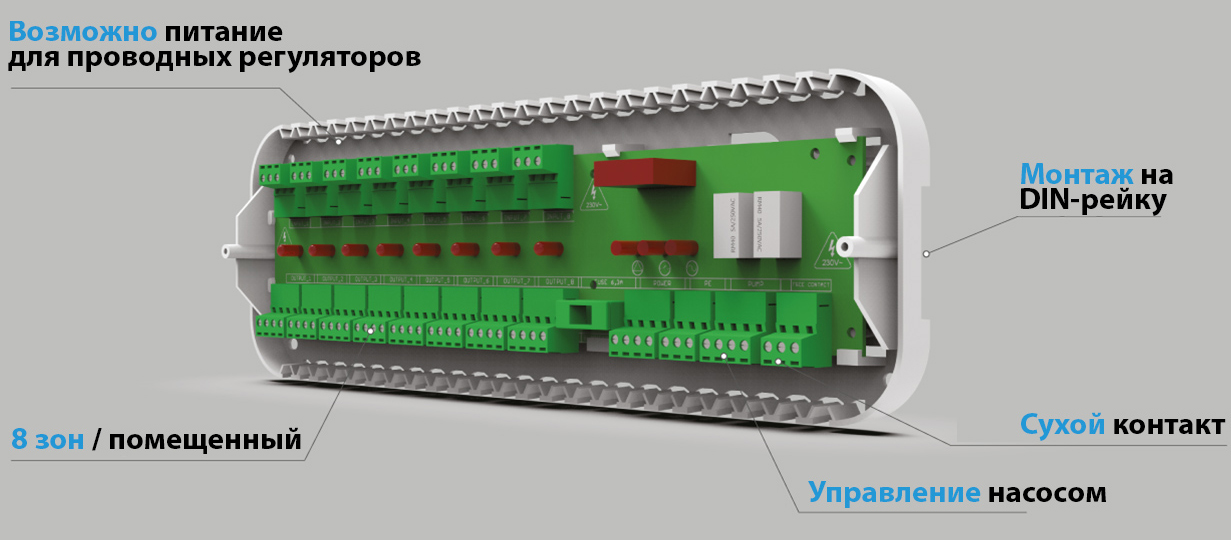

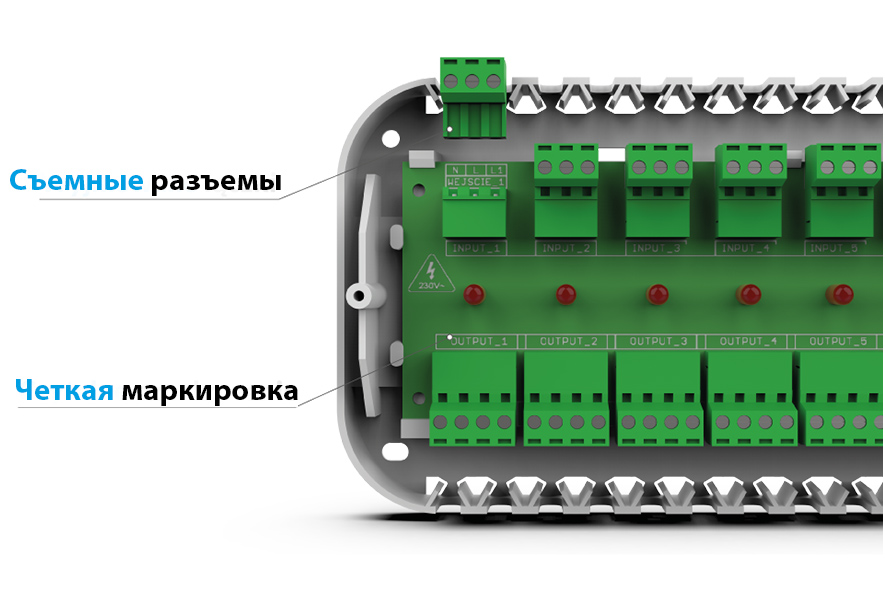

Проводной контроллер для термоэлектрических приводов с питанием от 230 В. Специальные съемные разъемы облегчают подключение устройств. Четкая маркировка обеспечивает быструю настройку системы. Контроллер ST-L-5s предназначен для установки на DIN-рейку. Возможно питание проводных регуляторов напрямую от главной планки теплого пола к системе подогрева пола.

КАК ЭТО РАБОТАЕТ?

Проводной напольный контроллер предназначен для управления работой термостатических приводов на основе сигнала, полученного от комнатных регуляторов. Полный комплект приборов, состоящий из проводного напольного контроллера, регуляторов и исполнительных механизмов, обеспечит комфортную температуру в 8-ми зонах нагрева. Устройство может управлять до 50 термоэлектрическими приводами с 8 двухпозиционными комнатными регуляторами. Распаянная напольная полоса также оснащена сухим контактом для управления отопительным прибором.

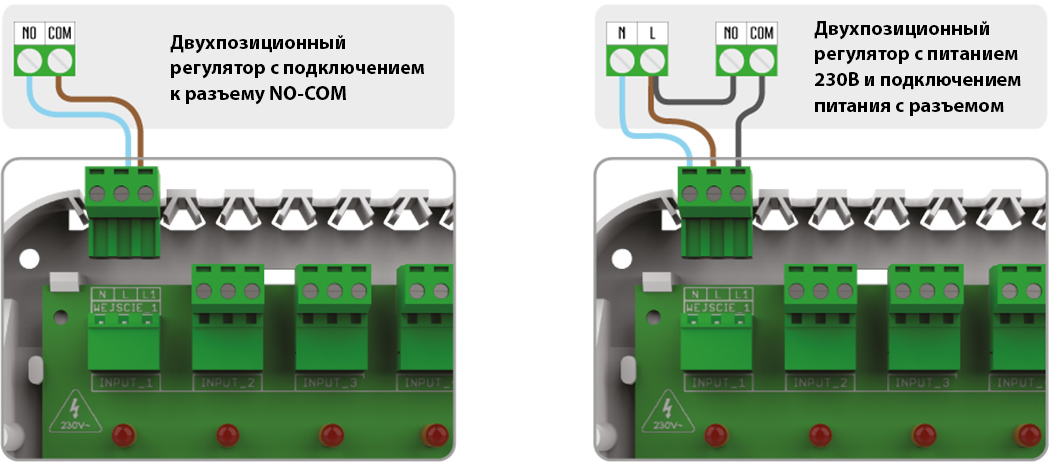

ПОДКЛЮЧЕНИЕ РЕГУЛЯТОРОВ
