Панель управления для SINUM в коробке ST-CP-04Сm, Sinum

• 4-дюймовый цветной сенсорный дисплей
• Управление выбранными сценариями (например, открытие жалюзи, въездных ворот и т. д.)
• Отображение прогноза погоды для указанного местоположения.
• Встроенная функция контроля температуры
• Возможность управлять отдельными выключателями освещения.
• Возможность просмотра параметров с внешних датчиков.
• Настраиваемый экран быстрого доступа к избранным сценам.
• Поддержка датчика температуры воздуха (проводного/беспроводного).
• Поддержка датчика температуры пола
• В комплект входят сменные рамки (белые или черные).
• Встраиваемая установка

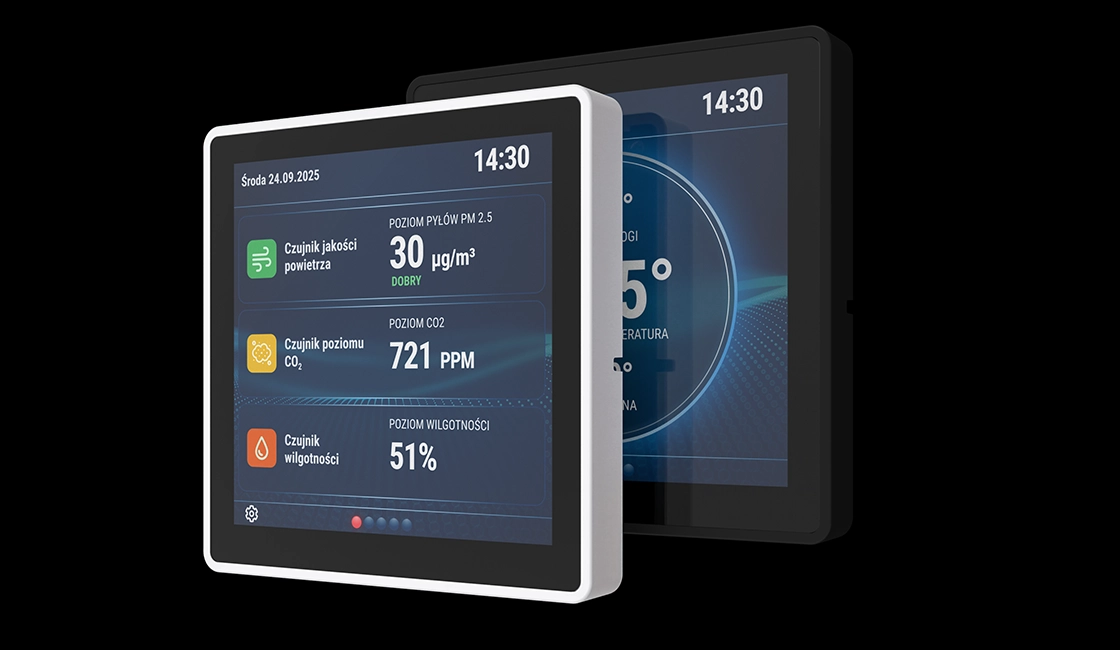

Полная функциональность

Панель CP-04m расширяет функциональность блока управления Sinum, обеспечивая прямое взаимодействие с системой в конкретном помещении.

• Управление зонами отопления: полный контроль над заданной температурой с возможностью определения гистерезиса и предельных значений (мин/макс). Поддерживает калибровку встроенного комнатного датчика и внешнего напольного датчика (NTC).
• Управление сценами: Возможность создавать и запускать ярлыки для избранных сцен, настроенных в блоке управления Sinum (например, «Ухожу из дома», «Расслабление»).
• Мониторинг параметров: отображает текущие системные данные, включая прогноз погоды, полученный от блока управления.

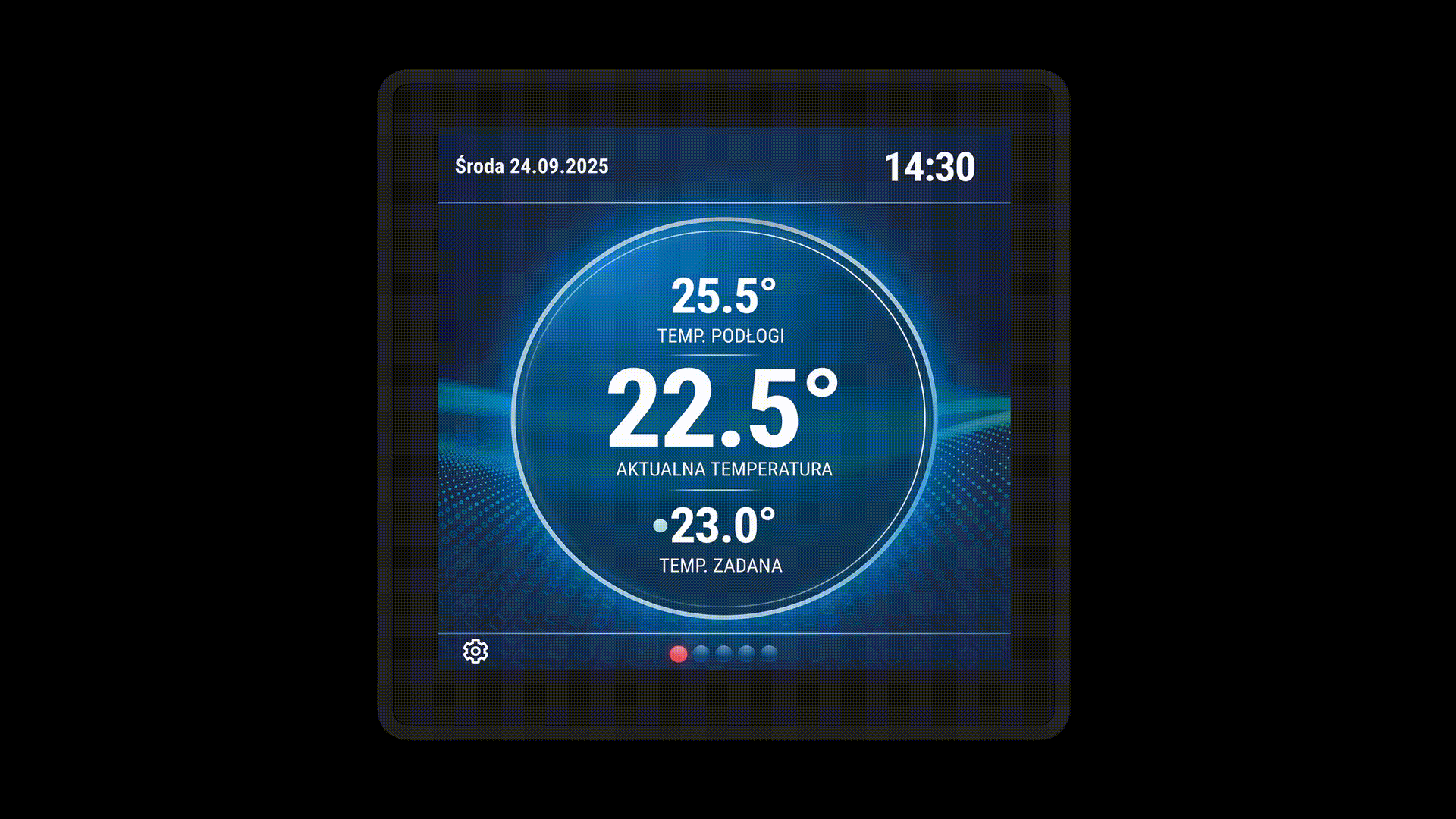

• Персонализация интерфейса: настройка параметров отображения (яркость, заставка, темы) и защита доступа с помощью PIN-кода (автоматическая блокировка).

Точное измерение температуры

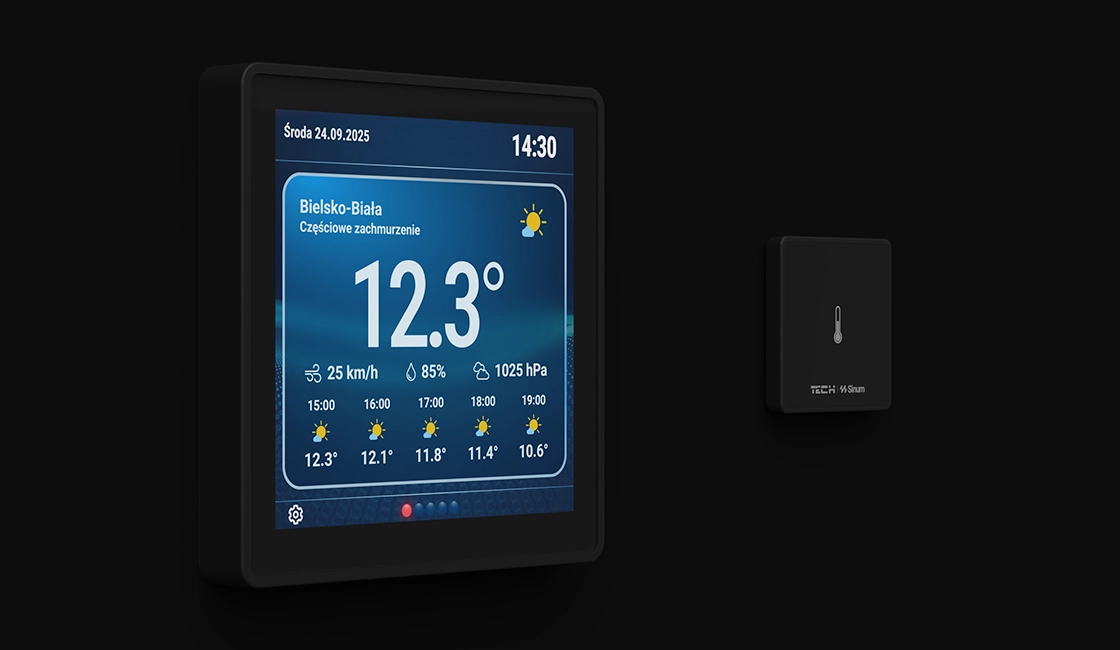

Панель управления CP-04Cm разработана для оперативного и эффективного регулирования температуры в вашем доме. Для обеспечения высочайшей точности CP-04Cm поставляется со специальным проводным миниатюрным датчиком температуры C-S1p . Входящий в комплект датчик C-S1p дает вам следующие преимущества:

• Точные показания температуры: C-S1p обеспечивает точное измерение температуры воздуха, позволяя системе Sinum эффективно управлять отоплением.

• Сдержанный дизайн: датчик (36×36×5 мм) чрезвычайно компактен и устанавливается заподлицо (монтажная коробка входит в комплект), идеально вписываясь в интерьер и сводя к минимуму его заметность.

• Стабильная работа: двухпроводная связь обеспечивает надежную и непрерывную передачу данных на панель управления, гарантируя эффективность вашей системы отопления.

* Также возможно подключение беспроводного датчика комнатной температуры (например, CL-mini , MC-01 , C-8r ) через центральное устройство Sinum.

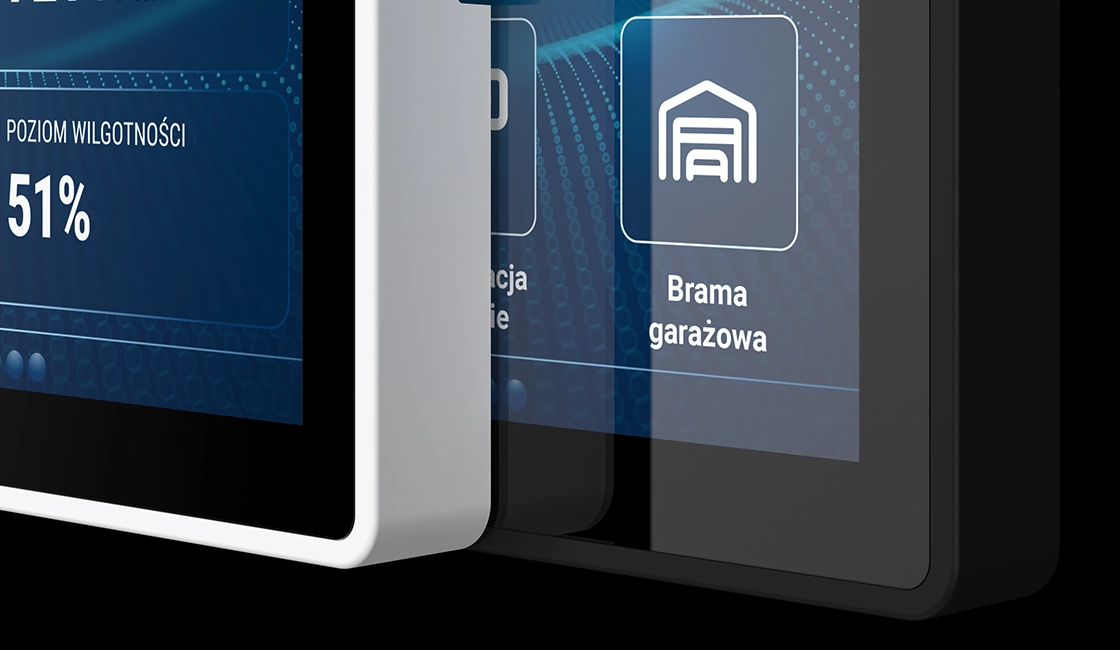

Элегантная отделка и современный дизайн

На передней панели устройства расположен цветной сенсорный экран из стекла , что придает ему современный и минималистичный вид. Гладкая стеклянная поверхность плавно переходит в прочный корпус, создавая эстетически привлекательный и качественно выполненный внешний вид.

Закругленные края и изысканные детали придают устройству легкий и стильный вид. Оно идеально впишется как в домашние интерьеры, так и в современные офисы или коммерческие помещения.

Стеклянная передняя панель подчеркивает современный характер устройства, делая его элегантным элементом любого интерьера.

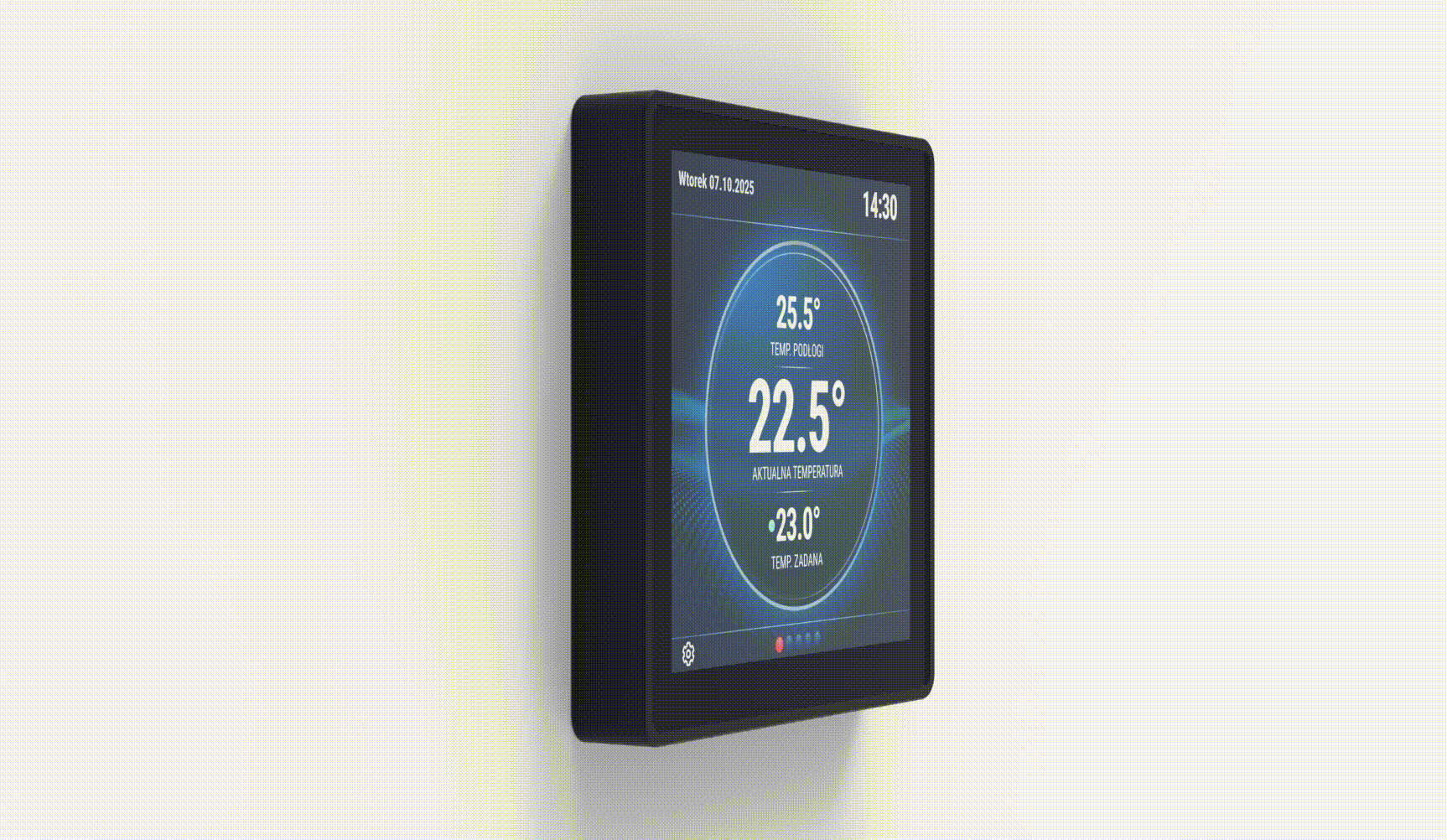

Установка и настройка

Устройство предназначено для скрытой установки в стандартную электрическую коробку диаметром 60 мм. Связь с блоком управления Sinum осуществляется по шине TECH SBUS .

Схема подключения:

• Шина SBUS: 4-контактный винтовой клеммный разъем (GND, VCC, B, A).

• Дополнительные датчики: Специальные входы для внешнего датчика температуры пола и дополнительного датчика температуры в помещении (рекомендуется установка под панелью или рядом с ней на расстоянии не менее 10 см).

• USB-порт: разъем Micro USB для обновления прошивки.

Регистрация устройства в системе осуществляется в режиме идентификации в блоке управления Sinum (вкладка «Устройства SBUS»), что позволяет логически привязать панель к конкретному помещению и зоне.

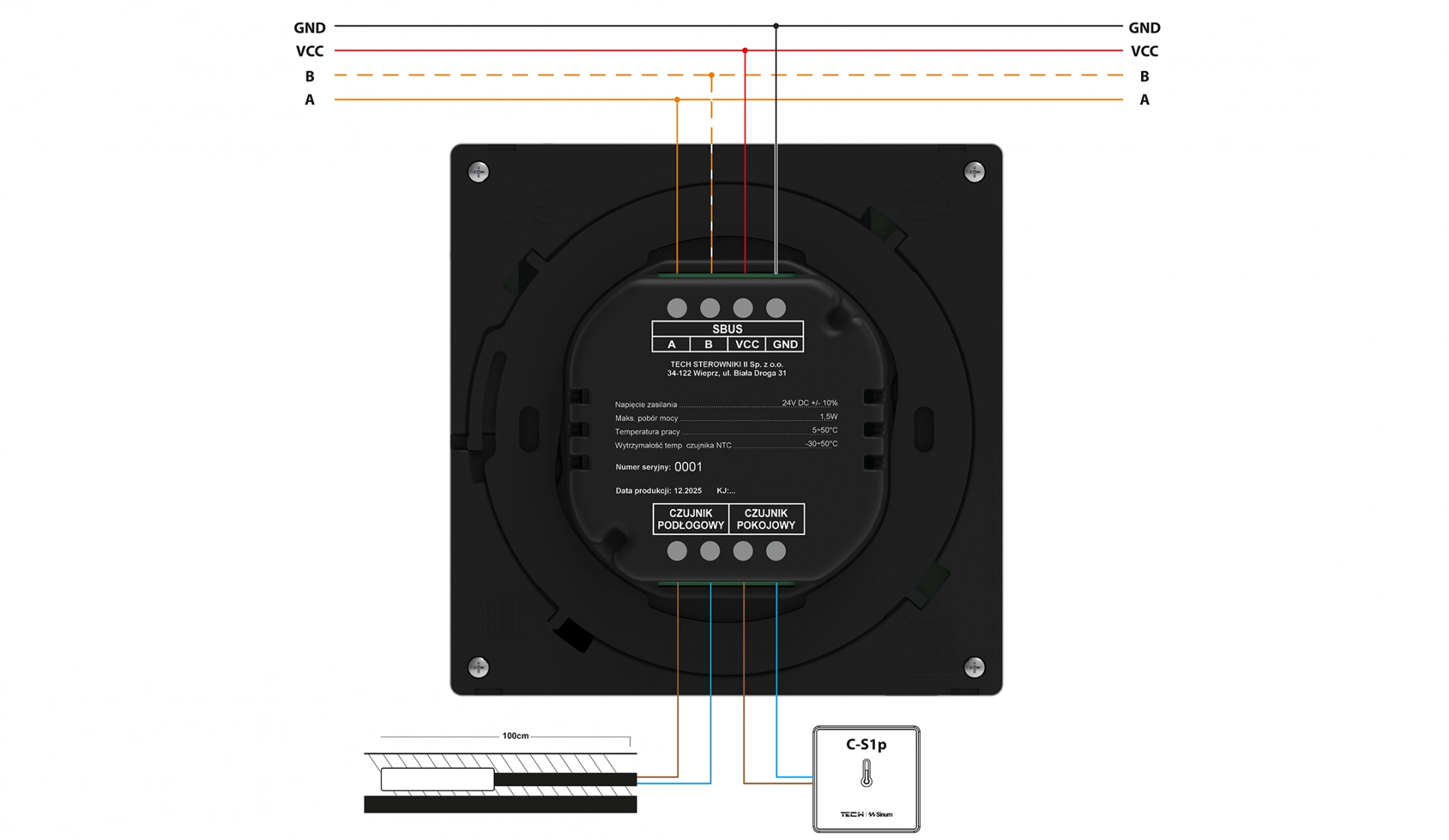

Схема подключения

Панель управления CP-04Cm подключается к блоку управления системы Sinum через шину SBUS и источник питания 24 В постоянного тока . Устройство позволяет подключать дополнительные датчики температуры: комнатный и напольный. Панель устанавливается заподлицо в монтажную коробку диаметром Ø60 мм. Правильное подключение коммуникационных проводов и датчиков обеспечивает полную функциональность контроллера.

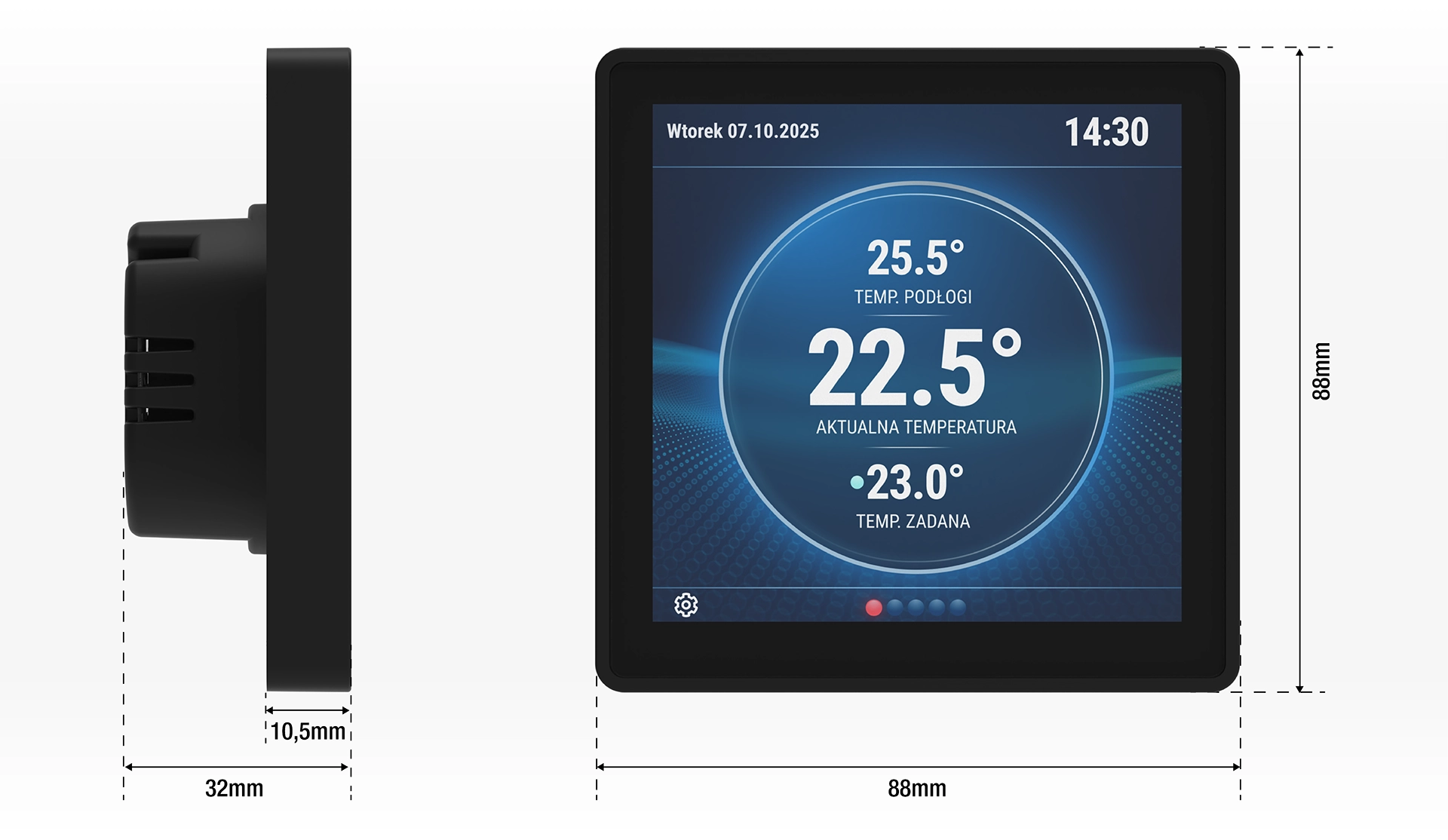

Размеры устройства

Панель управления CP-04Cm выполнена в компактном формате. Тщательно подобранные размеры позволяют ей идеально вписываться в стандартные монтажные коробки, обеспечивая эстетичный внешний вид и бесшовную интеграцию.

Размеры:

• Размеры: 88×88×32 мм
• Тип монтажа: заподлицо в короб диаметром 60 мм.
