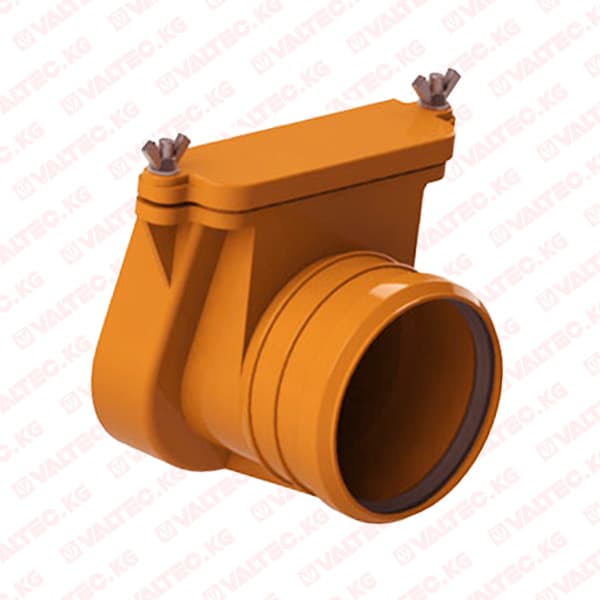

Механический канализационный затвор для колодца, ТАТПОЛИМЕР

Описание

Механический канализационный затвор с горизонтальным выпуском предназначен для установки в переливном колодце и предотвращения затопления отводящих трубопроводов при возникновении подпора в наружной сети вследствие засора или подтопления.

Технические характеристики

• сырье корпуса – полипропилен;
• макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);
• выпуск — горизонтальный;
• рабочая среда – фекальные стоки;
• направление подачи рабочей среды – одностороннее;
• рабочее давление обратного тока – 0 – 3 м водяного столба (0 – 0,029 МПа);
• гидравлические испытания обратного тока – 0 – 3,5 м водяного столба (0 – 0,034 МПа);
• допуск параллельности уплотнительной поверхности клапана – 0,1 мм;
• предельные отклонения габаритных размеров клапанов – ±1 мм;
• температура окружающего воздуха – от +1°C до +35 °C;
• атмосферное давление – от 650 до 800 мм. рт. ст. (0,087 – 0,107 МПа);
• относительная влажность (верхнее значение) – 100% (при 25°C);
• срок службы – не менее 50 лет.

Состав изделия и комплектность Механический канализационный затвор для колодца состоит из: Корпус; Заслонка с резиновым уплотнительным кольцом *; Ревизионная крышка; Крепежные элементы; Уплотнительное кольцо из EPDM. * Заслонка может быть пластиковая или усиленная из нержавеющей стали.

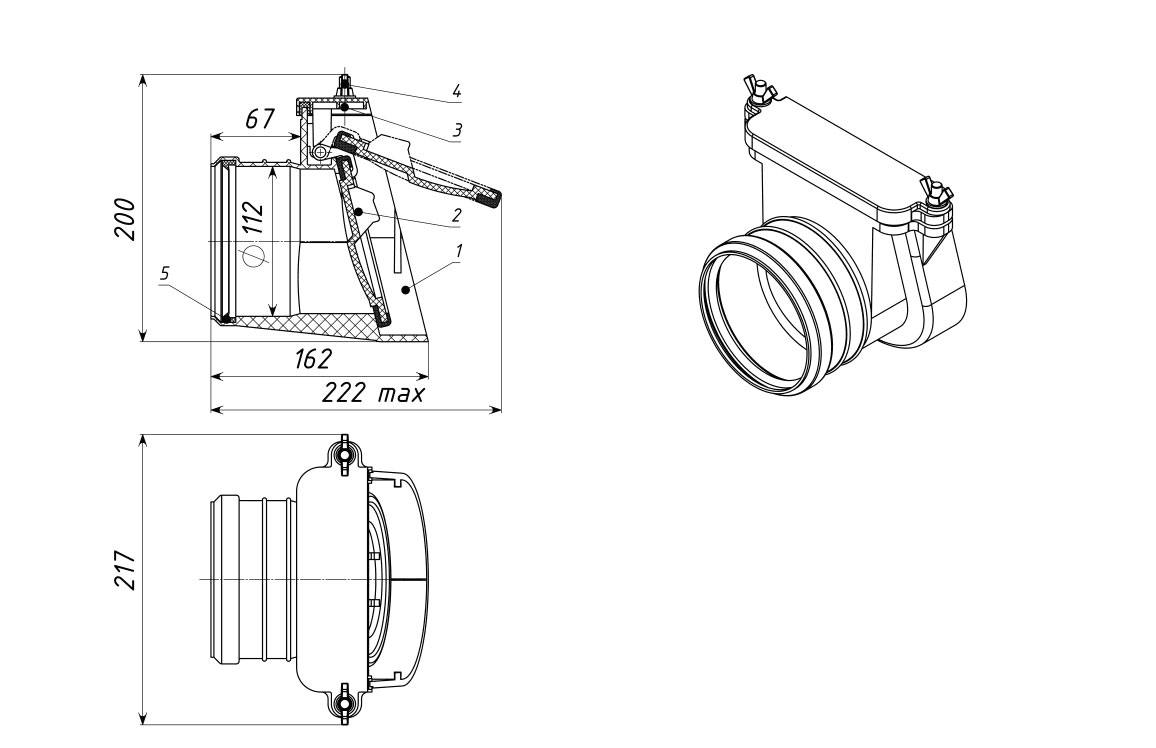

рис. 1

Устройство и принцип работы

Механический канализационный затвор с запирающей заслонкой, с резиновым уплотнительным кольцом, с ревизионной крышкой и присоединительным входом предназначен под раструбные трубы ПП, ПВХ.

При отсутствии стоков заслонка всегда находится в вертикальном положении и затвор закрыт. При сливе канализационные стоки открывают заслонку, которая отклоняется от вертикальной оси, и выливаются в переливной колодец. При окончании слива заслонка под действием силы тяжести возвращается в исходное положение и закрывается.

Механический канализационный затвор устанавливается строго горизонтально на конец трубы, выходящей в переливной колодец. Таким образом, механический канализационный затвор отделяет внутреннюю канализационную сеть здания от внешней канализационной сети.

Входной патрубок затвора предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП с присоединительным размером DN 110.

Последовательность разборки (рис. 1):

1. Отвернуть гайки-барашки и снять шайбы 4;
2. Снять ревизионную крышку 3 с болтов крепления;
3. Снять заслонку 2, вытащив ее из пазов в корпусе 1;
4. Снять уплотнитель крышки (при разборке уплотнитель может остаться как на корпусе 1, так и в крышке 3).

Внимание! Если механический затвор находился в эксплуатации, то промыть все детали большим количеством воды.

Последовательность сборки (рис. 1):

1. Все трущиеся поверхности смазать водостойкой консистентной смазкой (рекомендуется использовать Литол-24, ГОСТ 21150-87);
2. Предварительно смазав уплотнитель крышки изнутри и снаружи, надеть его на корпус 1;
3. Заслонку 2 вставить в пазы корпуса 1;
4. Ревизионную крышку 3 продеть отверстиями на болты крепления и равномерно прижать её к уплотнителю, не допуская его выдавливания;
5. Шайбы продеть на болты крепления и завернуть гайки-барашки 4 вручную, затянуть без использования инструментов.
