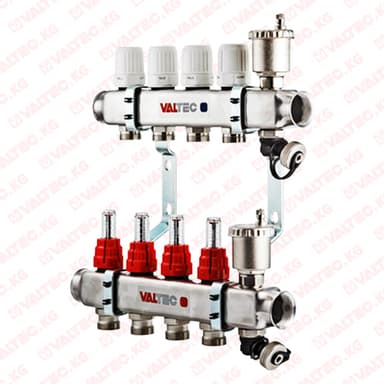

Коллектор c расходомером используются в системах водяного напольного отопления для распределения и регулирования рабочей среды в системе.

Коллекторные блоки из нержавеющей стали служат для распределения потока транспортируемой среды по контурам системы напольного отопления, рассчитан на применение в системах водяного отопления с максимальной рабочей температурой 70 °C и давлением до 6 бар включительно.

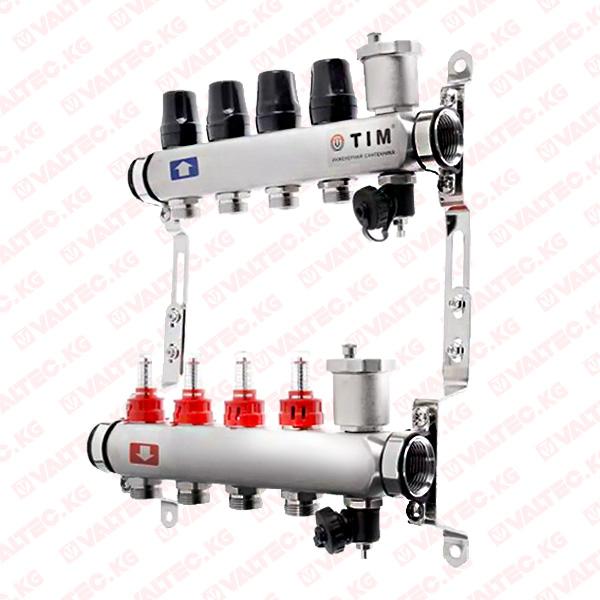

Коллекторная группа объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI 304, ручные настроечные клапаны с расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепежные кронштейны из оцинкованной стали. В состав блока не входят элементы сервисной группы.

Данные коллекторные блоки можно использоваться в системах, где в качестве теплоносителя используется вода либо незамерзающие гликолевые смеси.

Число выходов - от двух до двенадцати. Присоединение трубных петель осуществляется с помощью фитингов 3/4" стандарта «евроконус».

• Резьба под сервопривод клапана - М30х1,5
• Максимальная температура воздуха, окружающего узел: 50 °С
• Максимальная температура рабочей среды: 70 °С

   Комплект поставки:

• Подающий коллектор - со встроенными расходомерами (0.5 - 5 л/мин) , межосевое - 50 мм, выхода 3/4" евроконус, автоматический воздухоотводчик и сливной кран.
• Обратный коллектор - со встроенными термостатическими вентилями , межосевое - 50 мм, выхода 3/4" евроконус, автоматический воздухоотводчик и сливной кран.
• 2 кронштейна со звукоизолирующими хомутами - межосевое - от 170 до 240 мм
• Крепежные шурупы и дюбеля
• Технический паспорт
• Защитная упаковка

Балансировка петель производится с помощью настроечных клапанов с расходомерами. Для балансировки при включенном циркуляционном насосе для каждой петли надо проделать следующие операции: 1-снять защитную гильзу клапана (красного цвета); 2 - полностью закрыть клапан, чтобы указатель расхода переместился на «0»; 3 - выставить требуемое по расчету значение расхода (в л/мин) по расходомеру; 4 –надеть защитную гильзу.

Коллектор с настроечными клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке.

Перед установкой сервоприводов на регулирующие клапаны, с клапанов следует снять регулировочный колпачок.

После монтажа, система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчетное рабочее давление в системе, но не менее 6 бар.

Комплектация

• Коллектор теплого пола TIM KCS  - 1шт;
• Комплект кронштейнов коллектора - 1шт;
• Автоматический воздухоотводчик - 2шт;
• Сливной кран - 2шт;
