УНИВЕРСАЛЬНЫЙ КОНТРОЛЛЕР ДЛЯ СМЕСИТЕЛЬНЫХ УЗЛОВ Valtec

Код: VT.K300.0.0

Производитель: VALTEC
VALTEC

20 930 сом

(VT.K300.0.0) Универсальный контроллер для смесительных узлов VT.K300 предназначен для плавного управления насосно-смесительными узлами различного типа. Управление смесительным клапаном производится в плавном режиме с использование принципа ПИД-регулирования, коэффициенты ПИД пользователь может настроить индивидуально под каждый объект. Управление насосом производится в дискретном режиме (включить/выключить) по заданной температуре теплоносителя. Один контроллер предназначен для управления одним насосно-смесительным узлом.

Контроллер поддерживает четыре основных режима работы:

· плавное поддержание температуры теплоносителя;

· погодозависимое регулирование;

· регулирование по температуре воздуха в помещении;

· регулирование по температуре воздуха в помещении c ограничением температуры теплоносителя по погодозависимому графику.

Контроллер комплектуется тремя температурными цифровыми датчиками:

· датчиком температуры теплоносителя;

· датчиком наружного воздуха;

· датчиком температуры воздуха в помещении.

Область применения контроллера VT.K300:

· управление насосно-смесительными узлами VT.COMBI, VT.TECHNOMIX, VT.VALMIX;

· управление группами быстрого монтажа VT.VAR.20, VT.VAR.21;

· управление трехходовыми смесительными клапанами VT.MR.01, VT.MR.02, VT.MR.03;

· управление трехходовыми и четырехходовыми поворотными смесительными клапанами VT.MIX.03, VT.MIX.04.

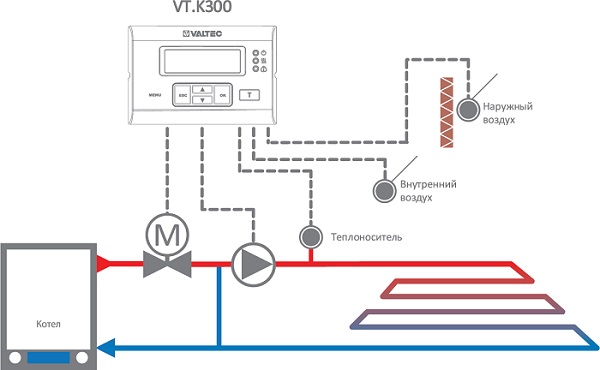

Контроллер VT.K300.0.0 управляет следующими исполнительными механизмами:

· электротермическими приводами нормально-закрытого типа с напряжением питания 24 В VT.TE3041.0.024, VT.TE3043.0.024, регулирование производится посредством ШИМ-сигнала напряжением 24 В;

· трехпозиционными поворотными электроприводами VT.M106.0.230, VT.M106.0.024, управление производится двумя электромагнитными реле;

· насосами в режиме включить/выключить, управление производится отдельным электромагнитным реле;

· любыми двухпозиционными исполнительными элементами (соленоидные клапаны, двухпозиционные приводы);

· отопительными котлами при помощи управляющего сигнала типа «сухой контакт».

Видео подключение и настройка.
